1.本實用新型涉及垃圾分類技術領域，具體是一種垃圾自動分類箱。


背景技術：

2.隨著生活質量的提高垃圾污染變得越來越嚴重，其分類與處理己迫在眉睫。人們丟棄垃圾是需辨別垃圾箱的種類，十分不便。以往對垃圾的分類需要依靠手工，效率十分很低下，特別是各種垃圾存在的條件下，操作人員面對的環境差，勞動強度大。需要一種對垃圾進行自動分類篩選，可減少操作人員在垃圾回收中的勞動,改善他們的工作環境,減小垃圾的污染,實現資源的回收與利用，具有較高的實用價值。因此，戶外滾動燈箱，本領域技術人員提供了一種垃圾自動分類箱，以解決上述背景技術中提出的問題。


技術實現要素：

3.本實用新型的目的在于提供一種垃圾自動分類箱，以解決上述背景技術中提出的問題。
4.為實現上述目的，本實用新型提供如下技術方案：
5.一種垃圾自動分類箱，包括箱體、煙頭收集器和對開箱門，所述箱體內部設有收納腔，所述箱體的頂部設有頂板，所述箱體的底部設有底板，所述底板的下側固定連接有底座，所述底座設有支腿，所述頂板的上端固定連接有煙頭收集器，所述煙頭收集器的頂端活動連接有煙頭收集蓋，所述煙頭收集蓋上設有煙頭收集孔，所述收納腔的頂部設有垃圾袋收納倉，所述收納腔底部設有可回收垃圾箱、不可回收垃圾箱、干垃圾箱和濕垃圾箱，所述箱體在可回收垃圾箱、不可回收垃圾箱、干垃圾箱和濕垃圾箱的上端固定連接有橫向隔板和縱向隔板，所述橫向隔板和縱向隔板將收納腔分割成四個部分，與可回收垃圾箱、不可回收垃圾箱、干垃圾箱和濕垃圾箱對應分別為可回收垃圾投放口、不可回收垃圾投放口、干垃圾投放口和濕垃圾投放口，所述箱體的前后兩側設有第一鉸鏈，所述第一鉸鏈活動連接有對開箱門，所述對開箱門上設有把手，不銹鋼宣傳欄，所述可回收垃圾箱、不可回收垃圾箱、干垃圾箱和濕垃圾箱的對開箱門的表面分別對應設有可回收標簽、不可回收標簽、干垃圾標簽和濕垃圾標簽，所述頂板對應可回收垃圾投放口、不可回收垃圾投放口、干垃圾投放口和濕垃圾投放口處設有第二鉸鏈，垃圾箱，所述第二鉸鏈活動連接有擋板。
6.作為本實用新型進一步的方案：所述支腿的底部套接有腳墊。
7.作為本實用新型再進一步的方案：所述把手上套接橡膠套。
8.作為本實用新型再進一步的方案：所述對開箱門的高度大于可回收垃圾箱、不可回收垃圾箱、干垃圾箱和濕垃圾箱的高度。
9.作為本實用新型再進一步的方案：所述可回收標簽、不可回收標簽、干垃圾標簽和濕垃圾標簽的顏色互不相同。
10.作為本實用新型再進一步的方案：所述擋板的形狀未受到外力作用下與可回收垃圾投放口、不可回收垃圾投放口、干垃圾投放口和濕垃圾投放口相互適配。
11.與現有技術相比，本實用新型的有益效果是：
[0012]1?
使用時，打開對開箱門，根據對開箱門上的標簽將套好垃圾袋的可回收垃圾箱、不可回收垃圾箱、干垃圾箱和濕垃圾箱對應放入收納腔中，然后關上對開箱門即可。
[0013]2?
垃圾袋收納倉方便及時更換垃圾袋，煙頭垃圾可以從煙頭收集孔存放到煙頭收集器中，防止高溫?zé)燁^對垃圾箱的損壞，對開箱門上的可回收標簽、不可回收標簽、干垃圾標簽和濕垃圾標簽對垃圾進行分類篩選，根據實際情況投入對應的可回收垃圾投放口、不可回收垃圾投放口、干垃圾投放口和濕垃圾投放口。
[0014]3?
定期對存放的垃圾進行回收，減少操作人員在垃圾回收中的勞動,改善他們的工作環境,減小垃圾的污染,實現資源的回收與利用。
附圖說明
[0015]

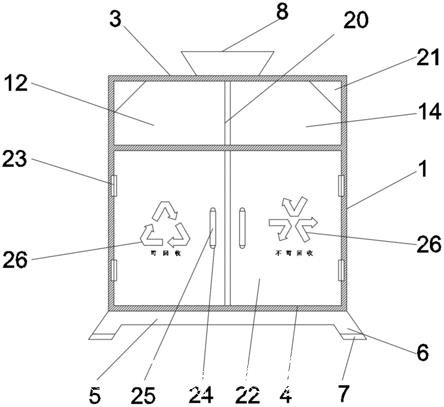

圖1為一種垃圾自動分類箱的前視結構示意圖。
[0016]
圖2為一種垃圾自動分類箱的后視結構示意圖。
[0017]
圖3為一種垃圾自動分類箱中煙頭收集蓋的結構示意圖。
[0018]
圖4為一種垃圾自動分類箱中收納腔的結構示意圖。
[0019]
圖5為一種垃圾自動分類箱中擋板的結構示意圖
[0020]
圖中：1
?
箱體、2
?
收納腔、3
?
頂板、4
?
底板、5
?
底座、6
?
支腿、7
?
腳墊、8
?
煙頭收集器、9
?
煙頭收集蓋、10
?
煙頭收集孔、11
?
可回收垃圾箱、12
?
可回收垃圾投放口、13
?
不可回收垃圾箱、14
?
不可回收垃圾投放口、15
?
干垃圾箱、16
?
干垃圾投放口、17
?
濕垃圾箱、18
?
濕垃圾投放口、19
?
橫向隔板、20
?
縱向隔板、21
?
垃圾袋收納倉、22
?
對開箱門、23
?
第一鉸鏈、24
?
把手、25
?
橡膠套、26
?
可回收標簽、27
?
不可回收標簽、28
?
干垃圾標簽、29
?
濕垃圾標簽、30
?
第二鉸鏈、31
?
擋板。
具體實施方式
[0021]
下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。
[0022]
請參閱圖1～5，本實用新型實施例中，一種垃圾自動分類箱，包括箱體1、煙頭收集器8和對開箱門22，所述箱體1內部設有收納腔2，所述箱體1的頂部設有頂板3，所述箱體1的底部設有底板4，指路牌，所述底板4的下側固定連接有底座5，所述底座5設有支腿6，所述頂板3的上端固定連接有煙頭收集器8，所述煙頭收集器8的頂端活動連接有煙頭收集蓋9，所述煙頭收集蓋9上設有煙頭收集孔10，所述收納腔2的頂部設有垃圾袋收納倉21，所述收納腔2底部設有可回收垃圾箱11、不可回收垃圾箱13、干垃圾箱15和濕垃圾箱17，所述箱體1在可回收垃圾箱11、不可回收垃圾箱13、干垃圾箱15和濕垃圾箱17的上端固定連接有橫向隔板19和縱向隔板20，所述橫向隔板19和縱向隔板20將收納腔2分割成四個部分，與可回收垃圾箱11、不可回收垃圾箱13、干垃圾箱15和濕垃圾箱17對應分別為可回收垃圾投放口12、不可回收垃圾投放口14、干垃圾投放口16和濕垃圾投放口18，所述箱體1的前后兩側設有第一鉸鏈23，所述第一鉸鏈23活動連接有對開箱門22，所述對開箱門22上設有把手24，所述可回收垃
圾箱11、不可回收垃圾箱13、干垃圾箱15和濕垃圾箱17的對開箱門22的表面分別對應設有可回收標簽26、不可回收標簽27、干垃圾標簽28和濕垃圾標簽29，所述頂板3對應可回收垃圾投放口12、不可回收垃圾投放口14、干垃圾投放口16和濕垃圾投放口18處設有第二鉸鏈30，所述第二鉸鏈30活動連接有擋板31。
[0023]
所述支腿6的底部套接有腳墊7。
[0024]
所述把手24上套接橡膠套25。
[0025]
所述對開箱門22的高度大于可回收垃圾箱11、不可回收垃圾箱13、干垃圾箱15和濕垃圾箱17的高度。
[0026]
所述可回收標簽26、不可回收標簽27、干垃圾標簽28和濕垃圾標簽29的顏色互不相同。
[0027]
所述擋板31的形狀未受到外力作用下與可回收垃圾投放口12、不可回收垃圾投放口14、干垃圾投放口16和濕垃圾投放口18相互適配。
[0028]
本實用新型的工作原理是：
[0029]
本實用新型涉及一種垃圾自動分類箱，使用時，打開對開箱門22，根據對開箱門22上的標簽將套好垃圾袋的可回收垃圾箱11、不可回收垃圾箱13、干垃圾箱15和濕垃圾箱17對應放入收納腔2中，然后關上對開箱門22即可，垃圾袋收納倉21方便及時更換垃圾袋，煙頭垃圾可以從煙頭收集孔10存放到煙頭收集器8中，防止高溫?zé)燁^對垃圾箱的損壞，對開箱門22上的可回收標簽26、不可回收標簽27、干垃圾標簽28和濕垃圾標簽29對垃圾進行分類篩選，根據實際情況投入對應的可回收垃圾投放口12、不可回收垃圾投放口14、干垃圾投放口16和濕垃圾投放口18，定期對存放的垃圾進行回收，減少操作人員在垃圾回收中的勞動,改善他們的工作環境,減小垃圾的污染,實現資源的回收與利用。
[0030]
對于本領域技術人員而言，顯然本實用新型不限于上述示范性實施例的細節，而且在不背離本實用新型的精神或基本特征的情況下，能夠以其他的具體形式實現本實用新型。因此，無論從哪一點來看，均應將實施例看作是示范性的，而且是非限制性的，本實用新型的范圍由所附權利要求而不是上述說明限定，因此旨在將落在權利要求的等同要件的含義和范圍內的所有變化囊括在本實用新型內。不應將權利要求中的任何附圖標記視為限制所涉及的權利要求。
[0031]
此外，應當理解，雖然本說明書按照實施方式加以描述，但并非每個實施方式僅包含一個獨立的技術方案，滾動廣告燈箱，說明書的這種敘述方式僅僅是為清楚起見，本領域技術人員應當將說明書作為一個整體，各實施例中的技術方案也可以經適當組合，形成本領域技術人員可以理解的其他實施方式。
